ブルーLEDユニットがあったので、以前からやってみようかなと思っていたことを実行しました。
|
|
|
|
|
|
|
 |
パワーウィンドーの
カバーをはずします。
上に引っ張ればすぐに
はずれます。 |
|
|
|
|
|
|
 |
コネクターをはずします。 |
|
|
|
|
|
|
 |
○で囲った部分のネジをはずします。 |
|
|
|
|
|
|
 |

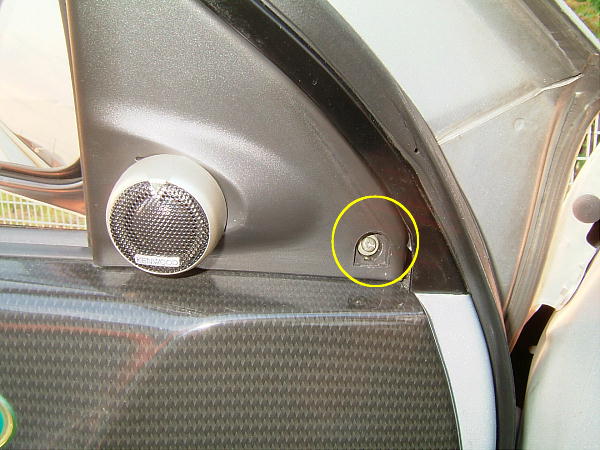

ツィーターカバーのネジをはずします。 |
|
|
|
|
|
|
 |
トアトリムは端の方から手前に引っ張ると簡単にはずれます。

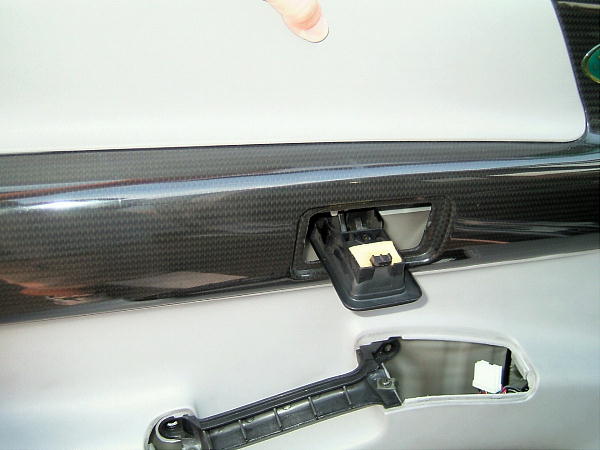

ドアレバーを左画像のようにひねって向こう側にと押し出します。(金属ステーが付いたままの状態で)
これでドアトリムが取り外せます。 |
|
|
|
|
|
|
 |

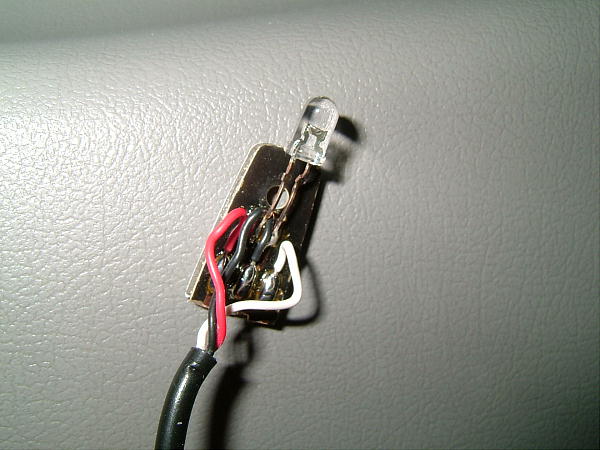

今回取り付けるパーツはこれです。
超高輝度ブルーLEDが基板に付いています。
この配線の先には
ユニット本体があります。 |
|
|
|
|
|
|
 |
LED本体がドアトリムをはめた時に干渉しない位置を選び、両面テープで貼り付けます。
この位置だと光らせた時にスピーカー全体をまんべんなく照らすことができます。 |
|
|
|
|
|
|
 |

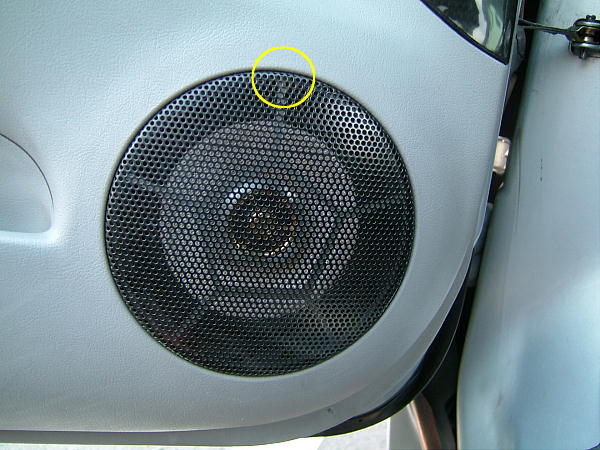

左画像の○のあたりに
LEDがあります。
この位置だと表から見てもLEDが見えません。 |
|
|
|
|
|
|
 |
LEDの電源は緑/赤色線から12Vを取ります。
マイナスは黒色線から
取ります。 |
|
|
|
|
|
|
 |
それぞれワンタッチ
コネクターを使って
配線しました。
12Vプラス側にギボシ端子を付けました。
このギボシ端子を離すと点滅しなくなります。
この2本の配線の先はユニット本体になります。
|
|
|
|
|
|
|
 |
LEDユニットの本体は
ここに両面テープで貼り付けました。
ドアパネルを取り外しの逆の要領で元に戻します。 |
|
|
|
|
|
|
 |

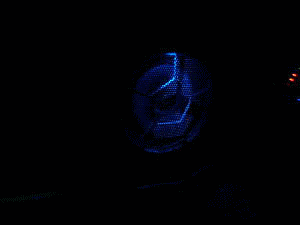

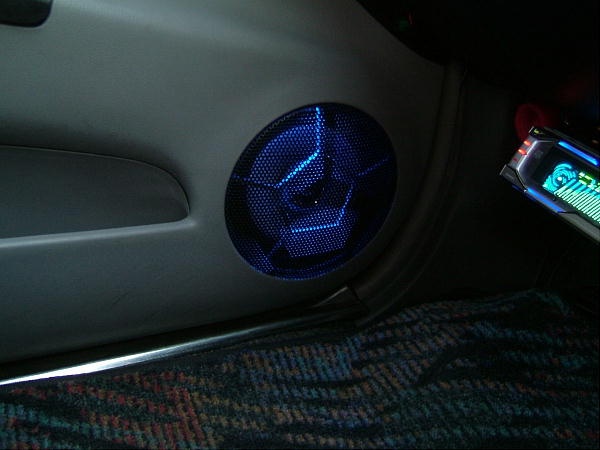

通電させるとこんな感じで光ります。
|
|
|
|
|
|
|
 |

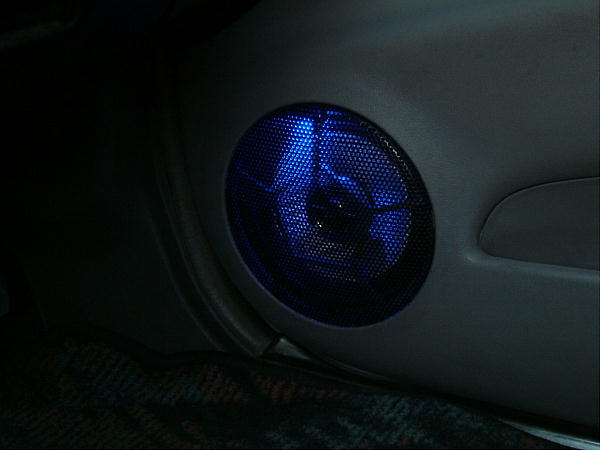

運転席側も同じように
取り付けました。 |
|
|
|
|
|
|
このLEDユニットはブルーの光が点灯しっぱなしになるわけではありません。
車内やスピーカーの音量の強弱に反応してブルー光が点滅を繰り返します。
ユニット本体に車内の音量に合わせることができる感度調節ボリュームが付いています。
|
|
|
 |
It blinks by the strength of sound. |
|
|
|
|
|
|
|
作業時間は左右各1個ずつ取り付け、約1時間ってところです。 |
|
|
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
