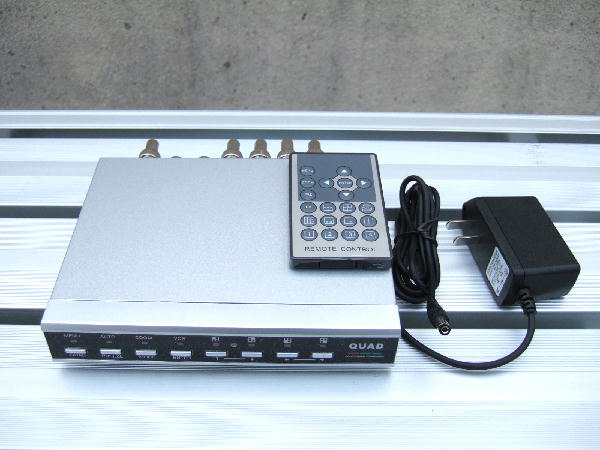

デジタル４分割 プロセッサ 4チャンネル 自動切換機能で映像を チャンネル１・ チャンネル２・ チャンネル３・ チャンネル４ と順番に 自動でみることが 出来ます。 リモコン、ACアダプター、変換プラグ(銀メッキ)５個付属。 画面更新率 : ＰＡＬ制：２５幅／秒； ＮＴＳＣ制 ：３０幅／秒 |
|||
 |
自動切換機能 ズーム機能 時間設定可能 自動切換設定（切替える間隔は任意で1〜99秒まで設定可） |
|||
 |

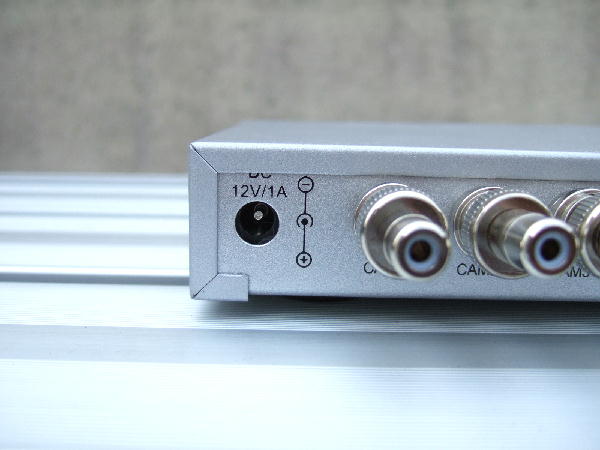

電源はＤＣ１２Ｖですが、車載用ではありませんので、車両の電源に直接 配線するのは機器破損の原因になりますので、安定化電源を利用します。 |
|||
 |
安定化電源 付属のＤＣプラグはデジタル４分割プロセッサの端子形状に合わなかったため、デジタル４分割 プロセッサ付属の電源 アダプターの端子をカットして接続しました。 |
|||
 |
デジタル４分割プロセッサに各映像出力端子を配線します。 この画像以外にもう１本モニターへの出力用の 映像端子を左端の端子に接続しました。 本体を固定するため 上部にロックファスナーを貼り付けます。 |
|||
 |
助手席足元に設置 しました。 |
|||
 |
各カメラの配線を整理してデジタル４分割プロセッサと配線します。 | |||
 |
||||
